可视化子系统

fl-sim 实现了一个名为 Panel 的简单可视化子系统，并配有日志系统。 Panel 基于 Jupyter Widgets（ ipywidgets）、 matplotlib 与 seaborn，可在 Jupyter Notebook 或类似环境（Jupyter Lab、Google Colab、Amazon SageMaker 等）中运行。 Panel 具有以下功能：

• 自动搜索、列出指定目录中已完成仿真（数值实验）的日志文件，并在多选列表框中展示。

• 自动解码日志文件，绘制指定指标的曲线。

• 支持对所绘曲线的交互操作，如缩放、平滑、字体族与字号调整等。

• 支持将所绘曲线保存为 PDF/SVG/PNG/JPEG/PS 格式的文件。

• 支持通过标签将多条曲线合并为带误差棒（可选）的均值曲线。误差范围有 4 种选项：

  • 标准差（STD）

  • 平均值的标准误（SEM）

  • 分位数（QTL）

  • 四分位距（IQR）

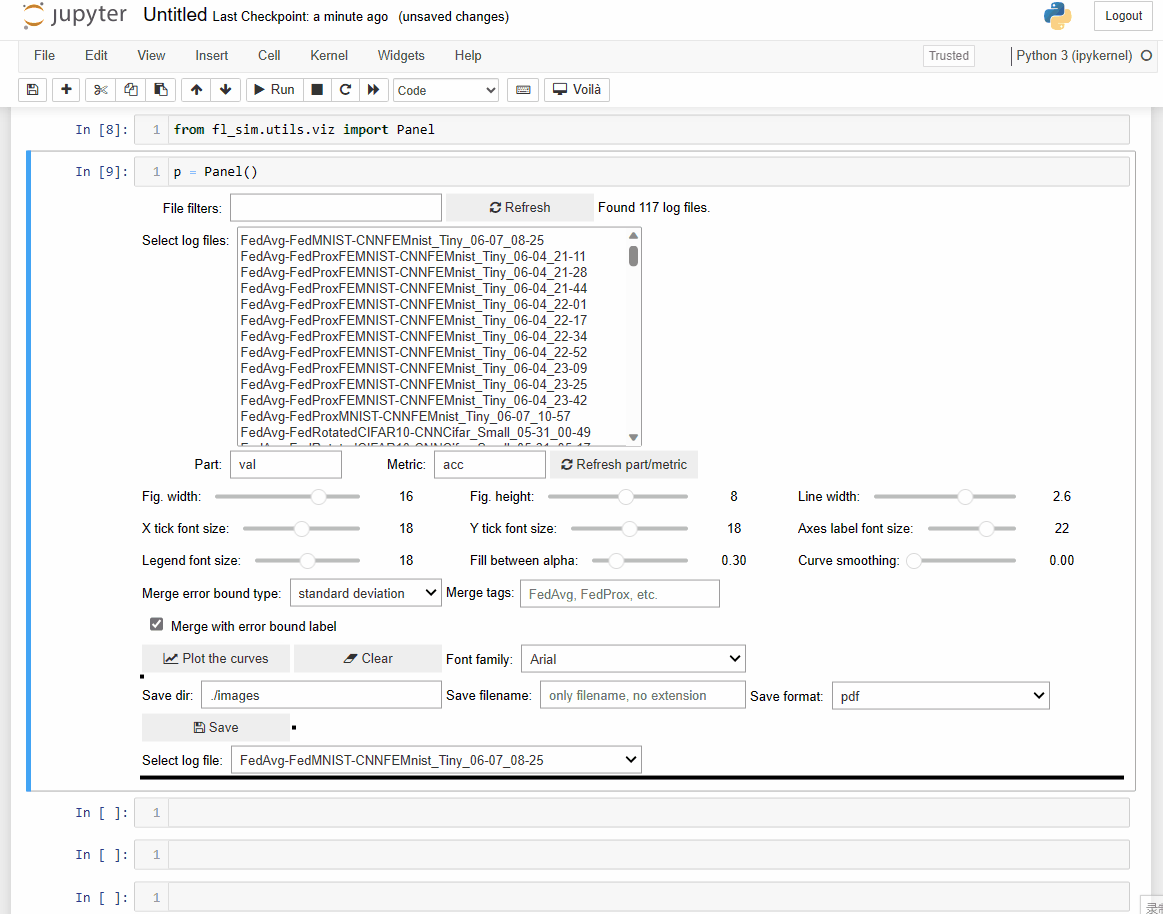

下面的 GIF（使用 ScreenToGif 制作）展示了 Panel 的界面。

注意： 在 Linux 机器（例如 Ubuntu）上使用 Windows 字体，可以执行以下命令：

$ sudo install ttf-mscorefonts-installer
$ sudo fc-cache -fv
